Vad är PCI Express (PCIe)? En komplett guide

PCI Express (PCIe) är den moderna höghastighetsstandarden som gör det möjligt för datorer att ansluta expansionskort som grafikkort, SSD-enheter och nätverkskort till moderkortet. I denna guide går vi igenom allt du behöver veta om PCIe, dess versioner, bandbredd, och hur du väljer rätt kort för din dator.

Sammanfattning (TL;DR)

PCI Express är en av de viktigaste teknologierna för datorer idag, och den ger snabbare dataöverföring än tidigare standarder som PCI och AGP. PCIe möjliggör anslutningar till grafikkort, SSD-lagring, och andra expansionskort med mycket högre hastigheter. Här förklarar vi hur PCIe fungerar, dess olika versioner, och hur du väljer rätt PCIe-kort för att maximera prestandan i din dator.

Vad är PCI Express och varför är det viktigt?

PCI Express (PCIe) är den senaste generationens anslutningsteknik för datorer, som ersatte äldre standarder som PCI och AGP. PCIe använder en seriell punkt-till-punkt-kommunikation, vilket innebär att dataöverföringen sker snabbt och effektivt mellan moderkort och expansionskort. Genom att använda flera "lanes" kan PCIe leverera mycket högre bandbredd än sina föregångare.

För användaren innebär detta snabbare och mer tillförlitliga anslutningar för viktiga komponenter som grafikkort, SSD-enheter, och nätverkskort. Detta leder till bättre prestanda, särskilt i högpresterande användningsområden som gaming, videoredigering och serverdrift.

Historik och utveckling av PCI och PCI Express

Från PCI till PCIe

När PCI (Peripheral Component Interconnect) introducerades på 1990-talet, var det en revolutionerande teknik som kopplade samman olika expansionskort till moderkortet. PCI erbjöd bra prestanda för sin tid och blev snabbt en industristandard för komponenter som ljudkort, nätverkskort och grafikkort.

Men i takt med att kraven på högre bandbredd ökade – särskilt för grafikkort och lagringsenheter – blev det uppenbart att en ny lösning behövdes. PCIe introducerades för att ge mycket snabbare dataöverföring och bättre skalbarhet.

Från PCIe 1.0 till PCIe 6.0

PCIe har genomgått flera versioner sedan den första introduktionen, med varje ny generation som erbjuder högre hastigheter och bättre prestanda:

• PCIe 1.0: 2.5 GT/s per lane
• PCIe 2.0: 5 GT/s per lane
• PCIe 3.0: 8 GT/s per lane
• PCIe 4.0: 16 GT/s per lane
• PCIe 5.0: 32 GT/s per lane
• PCIe 6.0: 64 GT/s per lane

Varje ny version fördubblar i princip den maximala bandbredden jämfört med föregående generation, vilket gör PCIe till en framtidssäker lösning för dagens och morgondagens datorer.

Fördjupning av versioner och bandbredd

PCIe-standarden har utvecklats genom flera versioner, inklusive 2.0, där varje ny generation innebär förbättringar i bandbredd och prestanda.

Varje ny PCIe-generation fördubblar i princip bandbredden jämfört med föregående version. Här är de vanligaste versionerna och deras maximala hastigheter per x16-slot:

Varför är bandbredd viktig?

Ju högre bandbredd en PCIe-version har, desto mer data kan skickas samtidigt. Detta är särskilt viktigt för prestandakrävande enheter som grafikkort och NVMe SSD:er som behöver mycket snabb dataöverföring för att fungera optimalt. Om du använder en äldre version av PCIe kommer du inte att kunna utnyttja den fulla prestandan hos nyare komponenter, så det är viktigt att välja rätt version beroende på dina behov.

Praktiska exempel: Användningsområden och kompatibilitet

Vanliga användningsområden

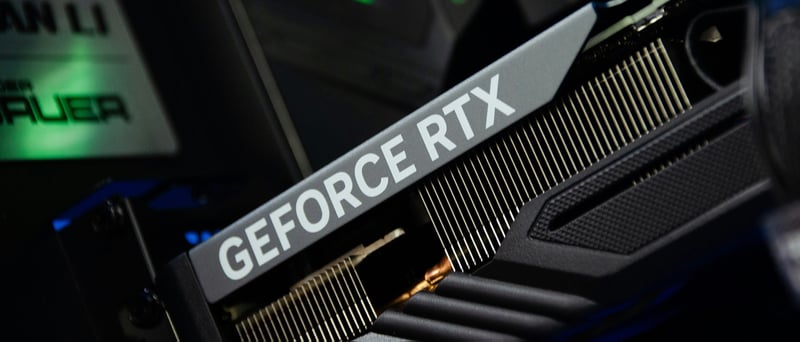

• Grafikkort: Nästan alla moderna grafikkort använder PCIe x16 för att leverera högsta möjliga grafikprestanda.
• SSD (NVMe): Snabba lagringsenheter som utnyttjar PCIe för att ge betydligt högre läs- och skrivhastigheter än traditionella SATA-SSD:er.
• Nätverkskort: Uppgradera till snabbare trådbundna eller trådlösa nätverk med PCIe-baserade expansionskort.
• Andra expansionskort: USB-kontrollerkort, ljudkort, RAID-kort och mycket mer.

Kompatibilitet och uppgraderingstips

• Bakåtkompatibilitet: PCIe är i stort sett bakåtkompatibelt. Ett PCIe 4.0-kort fungerar i en PCIe 3.0-plats, men med den lägre hastigheten som sloten stödjer.
• Fysisk passform: Kort och slots av olika längd (x1, x4, x8, x16) är ofta kompatibla, men prestandan begränsas av det lägsta antalet lanes.
• Uppgradering: Vid uppgradering av grafikkort eller SSD – kontrollera moderkortets och kortets versioner för att maximera prestanda. Vid större generationskliv kan det krävas nytt moderkort för att utnyttja de senaste PCIe-funktionerna.

Vanliga frågor och svar (FAQ)

Är PCIe och PCI samma sak?

Nej, PCIe är en modernare och snabbare standard än PCI. De är inte kompatibla med varandra, men PCIe är bakåtkompatibelt med tidigare PCIe-versioner.

Kan jag använda ett PCIe 5.0-kort i en äldre slot?

Ja, men kortet kommer då att arbeta i den äldre slotens hastighet.

Vad betyder x16, x8, x4, x1?

Det anger hur många lanes (banor) som används för dataöverföring – fler lanes ger högre hastighet.

Vilka kort passar i vilka slots?

Ett kort med färre lanes (t.ex. x1) kan ofta användas i en längre slot (t.ex. x16), men inte tvärtom. Prestandan begränsas av det lägsta antalet lanes och versionen på moderkortet.
